Detalhes do produto:
|
| Fornecimento de energia: | 380V/50HZ (Personalizado) | Potência: | 12 kW |
|---|---|---|---|
| Jornada do Eixo X: | 3200 mm | Jornada do Eixo Y: | 400 mm |
| Jornada do Eixo Z: | 300 mm | Velocidade do eixo X: | 60 m/min |
| Velocidade do Eixo Y/Z: | 40m/min | Dimensão global: | 4000*2000*2600mm |
| Revista de ferramentas: | 6/8 Trocador Automático de Ferramentas | Tipo: | Perfuração Fresagem |

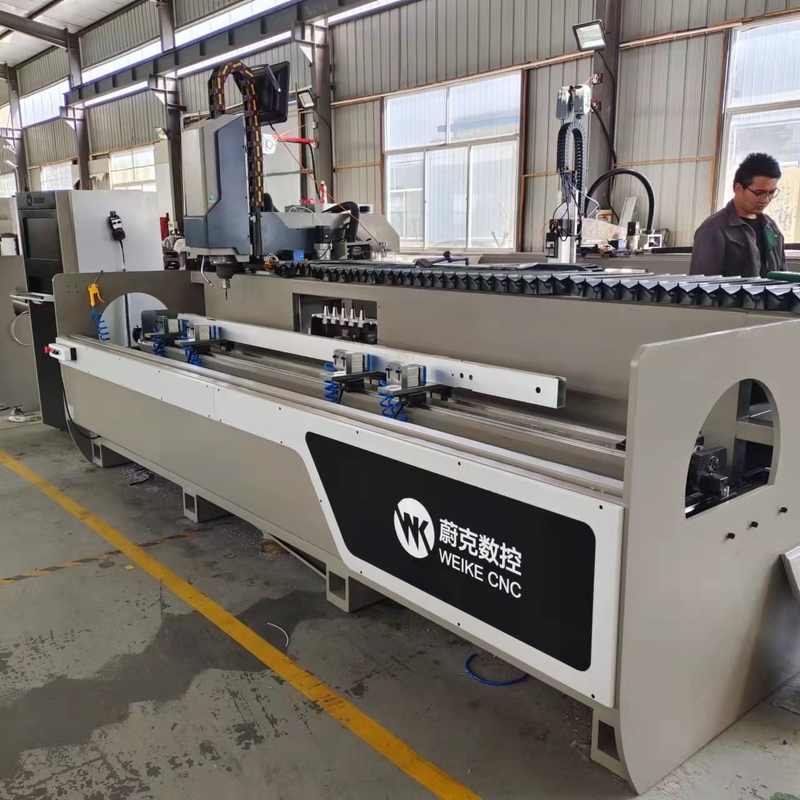

| Nome do produto: | Centro de usinagem CNC para furos de fresagem de perfuração | ||
| Destacar: | Centro de usinagem de alumínio de 3 eixos,centro de usinagem de alumínio para fabricação de portas cnc,Centro de mecanização de perfis de alumínio de 3 eixos |
||
Trabalhocentroparaperfis de alumíniocom 3 sistemas de gestão controlados e totalmente automáticos
deMecânicatais como a perfuração,moagem,Aperfeiçoamento de máquinas de moldagem de madeira
Características do equipamento
Utilizado para perfuração, fresagem de furos redondos, ranhuras, furos-chave, etc. em perfis de alumínio, adequado para
É também adequado para o processamento de moagem,
chamfering, gravura da superfície do plano e outros procedimentos.
2Parâmetro da máquina:
| Parâmetro | |
| Modelo: | WSZ-CNC |
| Tracção no eixo X | 2500-7000 mm |
| Corrida no eixo Y: | 400 mm |
| Tração no eixo Z: | 300 mm |
| Espinha | |
| Velocidade do fuso: | 24000 rpm |
| Fusão cônica do fuso: | ISO-30 |
| Ferramentas | ER-32 |

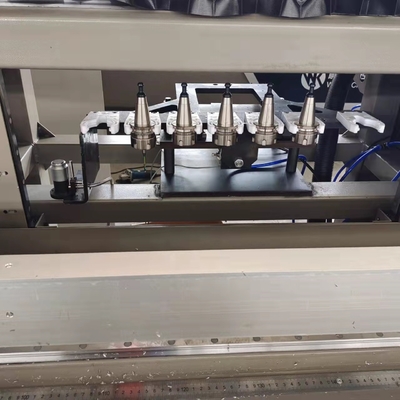

| Formato de troca de ferramentas: | Tipo linear |
| Capacidade da ferramenta: | 6 conjuntos |
| Velocidade de movimento | |
| Velocidade de movimento no eixo X: | 60 m/min |
| Velocidade de movimento no eixo Y: | 20 m/min |
| Velocidade de movimento no eixo Z: | 13.5 m/min |
| Velocidade de alimentação: | 15000 mm/min |
| Potência do motor | |
| Motor acionado por eixo: | 9.6 kw |
| Motor a propulsão X/Y/Z: | 1.0/1.0/0.75 kw |
| Sistema de lubrificação | |
| Sistema de arrefecimento: | Sistema de refrigeração por pulverização |
| Sistema de lubrificação: | Gordura |
1.X-axis comprimento de trabalho 3 m (118 polegadas) Opcional
2. Viagem do eixo Y 300 mm (11,81 polegadas)
3Velocidade do fuso 24.000 rpm
4. Motor de fuso 9 kW
5. Portador de ferramentas ER32

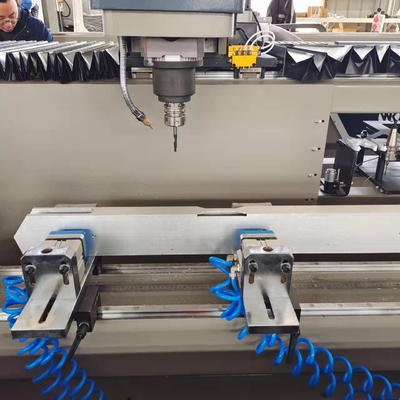

6- Equipado com pinças de ar.
7Sistema de lubrificação automática
8Sistema de lubrificação por névoa
9.Mitsubishi Servo Drives/Motores
10.X,Ye os eixos Z são controlados por servo- Não.
Equipamento opcional
Instalação de movimento automático
O comprimento opcional no Xaxis pode funcionar com 2500mm 3200mm 5500mm 6000mm etc.
Leitor de códigos de barras
|
Potência Fornecimento |
Potência |
Ar Pressão |
Velocidade de rotação | Viagem no eixo X | Viagem no eixo Y | Viagem no eixo Z | Velocidade do eixo X | Velocidade do eixo Y/Z | Peso |
| 380V/220V/415V/440V | 12 kW | 00,6 a 0,8 MPa | 24000r/m |
3200 mm (Opção) |
400 mm | 300 mm | 60M/min | 40 M/min | 2370 kg |
Nosso Serviço
1- Fornecer formação gratuita quando se trata de estudo de fábrica.
2- Se necessário, o engenheiro vai para treinamento no estrangeiro:
O salário de engenheiro é de 100USD/Dia.
Devido ao Covid-19, fornecemos:
1. Antes da entrega: Manual de operação da máquina, manual do utilizador do software de programação e vídeos em inglês.
2Antes da entrega: treinamento em vídeo face a face online entre o seu operador e o nosso engenheiro.
3. Após a entrega: Será vídeo guild você como instalar e ajustar a máquina.
A sua máquina para lhe mostrar como funciona.
Fornecer-se-á um manual de utilização da máquina
Será fornecido vídeo de operação da máquina
Q1: Como trabalhar com o centro de usinagem de alumínio?
Q2: Como definir a posição de partida XYZ?
Q3: Como ajustar o centro de usinagem de alumínio depois de ter a máquina?
Q4: Como funciona o centro de usinagem de alumínio?
Respostas: Pls me contate para detalhes, enviará vídeos detalhados para o centro de usinagem de CNC de alumínio.
