Centro de usinagem CNC de 5 eixos para perfis industriais de alumínio com 12 revistas de ferramentas para perfuração, fresagem e corte

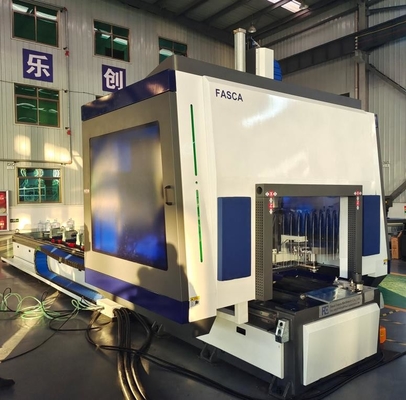

Centro de usinagem CNC de 5 eixos com estrutura de pórtico móvel, concebido para fresagem, perfuração, corte de fios e corte em barras ou peças grandes de alumínio, PVC, ligas leves em geral.O fuso acionado eletricamente de alta potência com suporte de ferramentas HSK-63F permite operações de usinagem, incluindo trabalhos pesados, com resultados ótimos em termos de rapidez e precisão.

O carregador de ferramentas de 12 lugares é instalado atrás da estrutura de pórtico móvel, a lâmina de 300 mm é alojada separadamente em um carregador de lâmina específico.A máquina pode ser usada em modo duplo para minimizar o tempo de inatividade da máquina, uma vez que é possível alterar a peça de trabalho (carga/descarga) em tempo oculto.posicionamento dos vícios independentemente dos movimentos do portalO portão é dotado de um protector que, além de proteger o operador, também protege os componentes da máquina.também reduz o impacto do ruído no ambiente.

1. Feituras

1.Adotar o sistema de controlo CNC do eixo OSAI italiano com função RTCP, servomotor e condutor importados, para assegurar a função de posição rápida e de funcionamento estável.

2O sistema CNC tem unidade de armazenamento de arquivos, pode armazenar mais de dez milhares de arquivos de programas diferentes.Os operadores é conveniência para usá-los durante a produção O sistema CNC têm as funções de detecção de falhas, recuperação do ponto de ruptura, recuperação da falha de energia, etc. O sistema de controlo adota um sistema modular de
estrutura que facilite o serviço e a manutenção no local de produção.

3. Adotar sistema de controlo CNC avançado, a máquina pode satisfazer vários requisitos de processamento, tais como escavação, fresagem, tapping e serração.

4.Five Axis fuso adota Itália 12KW câmbio automático de ferramentas e função de alinhamento de ferramentas.Realização de processo multifacetado e multiangular em tipos de perfil de alumínio.Com a função de corte pode perceber precisão de corte em multifacetado e multi-ângulo.

5Revista de ferramentas, disco 12 de ferramentas e uma lâmina de serra, que satisfaz a exigência de mudança rápida de ferramentas em diferentes posições de furos de processamento de perfis.

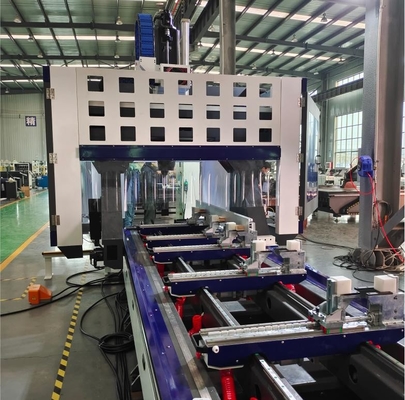

6. Pode alcançar o modelo de trabalho de zona dupla, o que significa que uma zona está a trabalhar, ao mesmo tempo que outra zona é a carga/carregamento de peças.

Parâmetros técnicos

1Sistema de controlo: Itália OSAI OPEN smart 5 Axis Controller com função RTCP

2. Fuso: Itália HITECO KPX150 Fuso de 5 eixos

3. Velocidade do eixo XYZ: L*W*H > 6500*400*300mm

4. Velocidade do eixo XYZ: XYZ: 70/55/30m/min

5Sistema de lubrificação:Bomba de lubrificação automática

6- Caixa de ferramentas: HSK E63

7Diâmetro máximo da lâmina: 300 mm

8Revista de ferramentas: 12 brocas de fresagem

2Detalhes

1. Controlador:

Itália OSAI Open Smart 5 Axis Controller + ecrã LCD  Com função RTCP

2. Espinha:

Itália HITECO KPX120 12KW Fuso Elétrico   Mão de ferramenta HSK-63F

3Revista de ferramentas

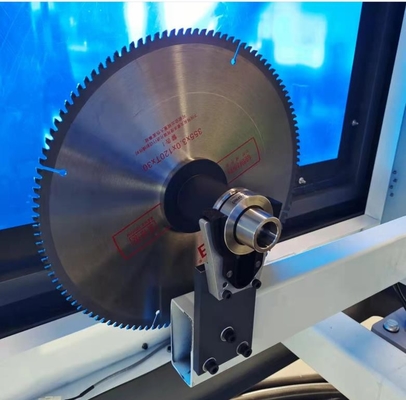

4. Máquina de secar de 300 mm

5Servomotor e accionamento


3Outros produtos



4. Exposição de oficina

5Os nossos serviços

1.Se necessário, o engenheiro vai para treinamento no exterior: o cliente pode pagar o transporte e acomodação, o salário do engenheiro é de 100USD/Dia.

2.Fornecer formação gratuita quando se trata de estudo de fábrica.

Devido ao Covid-19, fornecemos:
1. Antes da entrega: Manual de operação da máquina, manual do utilizador do software de programação e vídeos em inglês.

2Antes da entrega: treinamento em vídeo face a face online entre o seu operador e o nosso engenheiro.

3. Após a entrega: Guild vídeo você como instalar e ajustar a máquina. Também podemos controlar on-line sua máquina para mostrar-lhe como trabalhar.

Fornecer-se-á um manual de utilização da máquina

Será fornecido vídeo de operação da máquina

6Detalhes da embalagem

1Dentro há filme plástico.

2. Abaixo do equipamento está a bandeja de ferro fixado, ou escolher caixa de madeira embalagem

3Também pode ser baseado nas necessidades do cliente para embalagem QingDao Porto


7Alguma pergunta?

1.Há instruções de treino?
2Quanto tempo é oGarantia?
3.Quais são as funções?
4Pode ser personalizado de acordo com as minhas necessidades?
5De que marca são os acessórios?

6O que é um centro de usinagem de alumínio de 5 eixos?

Se também tiver estas perguntas, pode contactar-me para mais pormenores.
