Detalhes do produto:
|
| Revista de ferramentas: | 12 Forros de fresagem | Máquinas de secar: | 300 mm |
|---|---|---|---|
| Sistema de lubrificação: | Lubrificação automática | tamanho: | 9500*3000*2500 mm |
| Destacar: | Centro de mecanização de perfis de alumínio de 5 eixos |
||

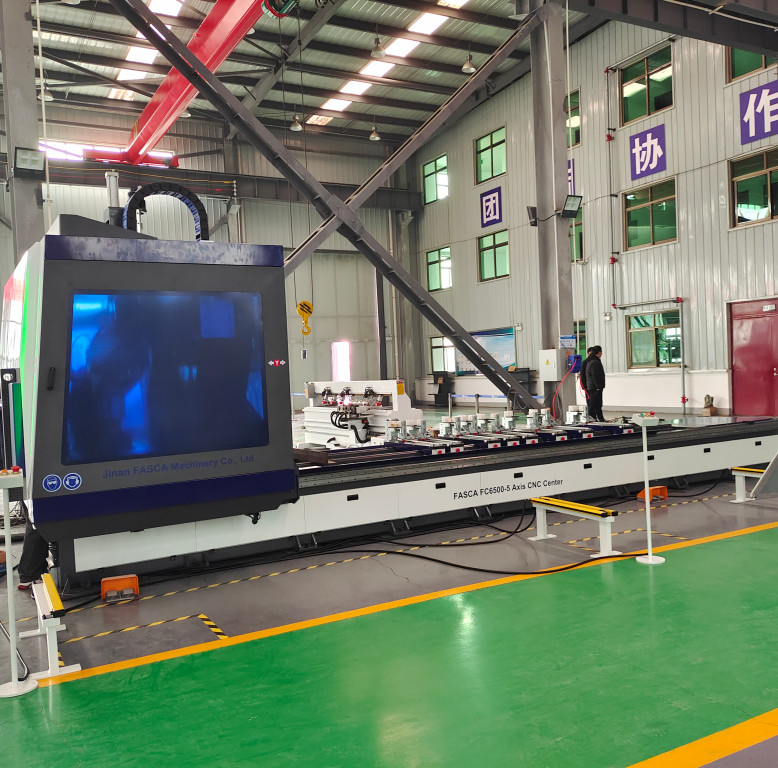

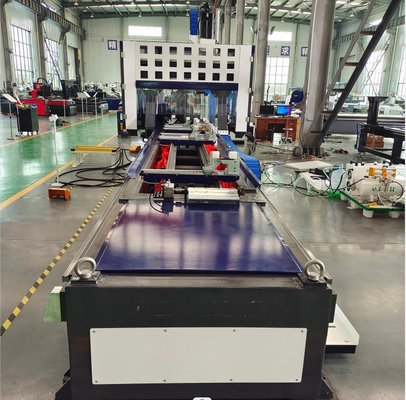

5 eixos CNC Profile Machining Center trabalhando no eixo X-Y-Z-A-C de forma independente.
Graças à unidade de controlo CNC, é possível realizar quaisquer operações de encaminhamento, perfuração, fresagem, entalhe e corte nas peças de perfil em qualquer ângulo e posição.
A máquina tem um tamanho padrão de 6,5 metros e pode customizar o comprimento de acordo com as necessidades do cliente. The pneumatic profile holding clamps are moved by the C column itself and positioned according to the placed that are read from the Profile Machining Software to prevent from collision and for the best grip of the profile piece.
A cabeça rotativa pode inclinar no eixo A +/- 180 graus e no eixo C +/- 320 graus com o fuso ligado a 12,0 kW 24.000 rpm com suportes de ferramentas HSK-F63.
A máquina dispõe de uma revista de troca de ferramentas de 12 posições e de uma para a lâmina de entalhe e de corte.
Também é possível realizar as operações de encaminhamento e as operações de corte em ângulos diferentes nesta máquina.
1. Feituras
1. Utilizado na fabricação de moldes, na navegação marítima, no tráfego ferroviário, no processamento de peças de estruturas de alumínio para veículos automóveis, fotovoltaicos, portas de janelas de alumínio e paredes de cortina.É também a máquina ideal para adequado para processamento de alta precisão, peças complicadas e fabricação de moldes, indústria, projeto aeroespacial.
2. Adotar Itlay OSAI (5 eixos) sistema de controle CNC ((com função RTCP), usar servo motor e servo driver importados para partes móveis, para garantir velocidade de posicionamento rápido e trabalho estável.
3O sistema CNC tem unidade de armazenamento de arquivos, pode armazenar mais de dez milhares de arquivos de programas diferentes. Os operadores é conveniência para usá-los durante a produção.
4. Adotar sistema de controlo CNC avançado, a máquina pode satisfazer vários requisitos de processamento, tais como perfurar fresagem, tapping rígido e serração.
5.O fuso de cinco eixos adota a função de troca automática de ferramentas e de alinhamento de ferramentas HITECO12KW da Itália.Realizar um processo multifacetado e multi-ângulo em tipos de perfis de alumínio.Com a função de corte pode realizar corte preciso em multifacetado e multi-ângulo.
6. 12 revestimento de disco de ferramentas, satisfazendo a exigência de mudança rápida de ferramentas em diferentes posições de furos de processamento de perfis.
7Com função de resfriamento por pulverização, melhorar a qualidade do processamento da superfície do perfil e prolongar a vida útil da ferramenta.
8. Pode alcançar o modelo de trabalho de zona dupla, o que significa que uma zona está a trabalhar, ao mesmo tempo que outra zona é a carga/carregamento de peças.
9A estrutura da máquina foi tratada por soldagem pesada, e está satisfeita com o padrão de design da fresagem CNC.A máquina foi processada pelo centro de usinagem CNC após tratamento térmicoA estrutura do pórtico da máquina adota a soldagem global.
| Parâmetro do produto | |
| Revista de ferramentas | 12 brocas de fresagem + lâmina de serra de 300 mm |
| Estrutura da tabela | Corpo da máquina soldada de trabalho pesado, com ferramentas de fixação especiais para fixação de perfis de alumínio |
| Tamanho de trabalho | X/Y/Z> 6500*400*300 mm |
| Velocidade máxima | 24000/min |
| Duração do processamento | 6500 mm |
| Largura de processamento | 400 mm |
| Altura de processamento | 300 mm |
| Sistema de controlo | Itália OSAI OPEN controlador inteligente de 5 eixos com função RTCP |
| Sistema de lubrificação | Bomba de lubrificação automática |
| Configuração da ferramenta | Configuração automática da ferramenta |
| Tensão de funcionamento | 380V 3Ph 50Hz |
| Tamanho | 9500*3000*2500 mm |
| Peso | 7800 kg (mais ou menos) |
2Detalhes
1. Controlador:
Itália OSAI Open Smart 5 Axis Controller + ecrã LCD Com função RTCP
2. Espinha:
Itália HITECO KPX120 12KW Fuso Elétrico Mão de ferramenta HSK-63F
3Revista de ferramentas
4. Máquina de secar de 300 mm
5Servomotor e accionamento
3Outros produtos
4. Exposição de oficina
5Os nossos serviços
1.Se necessário, o engenheiro vai para treinamento no exterior: o cliente pode pagar o transporte e acomodação, o salário do engenheiro é de 100USD/Dia.
2.Fornecer formação gratuita quando se trata de estudo de fábrica.
Devido ao Covid-19, fornecemos:
1. Antes da entrega: Manual de operação da máquina, manual do utilizador do software de programação e vídeos em inglês.
2Antes da entrega: treinamento em vídeo face a face online entre o seu operador e o nosso engenheiro.
3. Após a entrega: Guild vídeo você como instalar e ajustar a máquina. Também podemos controlar on-line sua máquina para mostrar-lhe como trabalhar.
Fornecer-se-á um manual de utilização da máquina
Será fornecido vídeo de operação da máquina
6Detalhes da embalagem
1Dentro há filme plástico.
2. Abaixo do equipamento está a bandeja de ferro fixado, ou escolher caixa de madeira embalagem
3Também pode ser baseado nas necessidades do cliente para embalagem QingDao Porto
7Alguma pergunta?
1.Há instruções de treino?
2Quanto tempo é oGarantia?
3.Quais são as funções?
4Pode ser personalizado de acordo com as minhas necessidades?
5De que marca são os acessórios?
6O que é um centro de usinagem de alumínio de 5 eixos?
Se também tiver estas perguntas, pode contactar-me para mais pormenores.
