Detalhes do produto:
|
| Dimensão: | 8800*2500*2800mm | Tamanho de trabalho: | X/Y/Z> 6500*400*300mm |
|---|---|---|---|
| Faixa de rotação do eixo C: | ±90° | Capacidade do repositório de ferramentas: | 12 |
| Destacar: | Centro de usinagem de alumínio de 8000 mm,Centro de Mecânica de Alumínio de 9 kW |
||

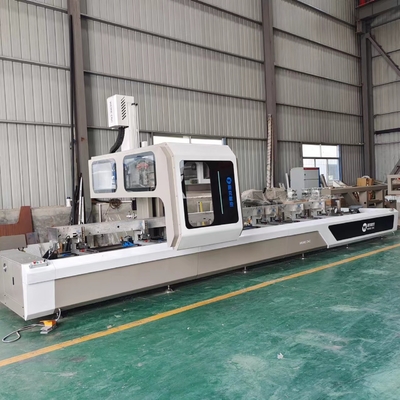

O centro de usinagem CNC de 4 eixos, com um comprimento de usinagem líquido de 6,5 metros, possui 12 pistões de compressão de perfil posicionados automaticamente.As dimensões dos perfis que podem ser ligados aos pistões e processados são de 400 mm. x 300 mm. Com a revista de mudança de ferramentas de 12 peças, é possível processar todos os tipos de peças usando diferentes ferramentas.é possível processar a partir de ambas as superfícies do perfil.
1Características do equipamento
1. Utilizado para realização de fresagem, perfuração, usinagem, processamento de acabamento de fresagem em perfis de alumínio e PVC.
2Operações específicas não normalizadas em diferentes perfis
3Sistema de controlo baseado em CNC
4Processamento preciso em qualquer ângulo entre -90° e +90°
5Substituição automática de ferramentas
6- Capacidade de realizar o processamento em duas zonas separadas
7Repositório automático para 12 ferramentas
8. Posicionamento automático do grampo
| Parâmetro do produto | |
| Revista de ferramentas | 12 Forros de fresagem |
| Estrutura da tabela | Corpo da máquina soldada de trabalho pesado, com ferramentas de fixação especiais para fixação de perfis de alumínio |
| Tamanho de trabalho | X/Y/Z> 6500*400*300 mm |
| Velocidade máxima | 24000/min |
| Duração do processamento | 6500 mm |
| Largura de processamento | 400 mm |
| Altura de processamento | 300 mm |
| Sistema de controlo | Alemanha HANS PA sistema CNC industrial é equipado com software de programação CAD-CAM profissional |
| Sistema de lubrificação | Bomba de lubrificação automática |
| Configuração da ferramenta | Configuração automática da ferramenta |
| Componentes elétricos | Contactor de CA francês Schneider, válvula electromagnética Airtac de Taiwan |
| Tensão de funcionamento | 380V 3Ph 50Hz |
| Tamanho | 9500*2500*2800 mm |
| Peso | 4500 kg (mais ou menos) |
| Função da máquina |
Acabar de moer, fechar buracos, aberturas de água, instalar buracos... Mudança automática de ferramentas Configuração automática da ferramenta |
2Detalhes mecânicos e amostras pós-trabalho
1.Controlador:
Alemanha HANS PA sistema CNC
Compatibilidade com o software de programação CAM especial para área de perfil de alumínio
2.Espinha:
Itália Olispeed cabeça de fresagem rápida é arrefecida a ar, funciona com 9 kW 24.000 rpm

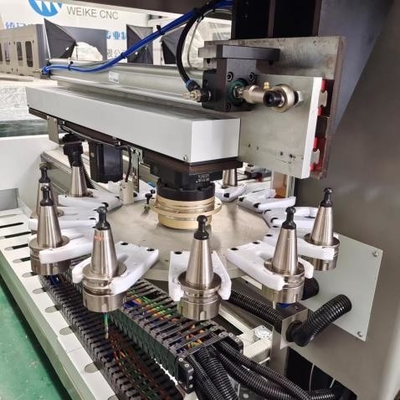

3.Revista de ferramentas
Portador de ferramentas ISO30 e tem 12 revistas de mudança de ferramentas

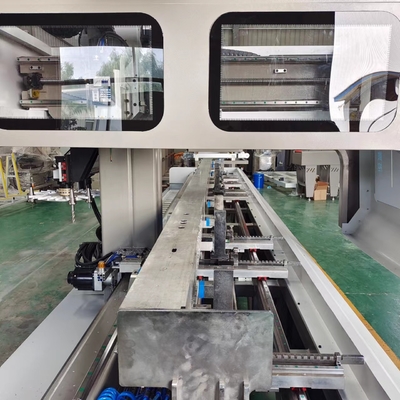

4.Clamps:
As pinças concebidas, aprovadas por patente, podem ajustar-se a diferentes perfis de largura e altura adequados.
5- Amostra de buracos após o trabalho.
3Outros produtos
4Os nossos serviços
1- Fornecer formação gratuita quando se trata de estudo de fábrica.
2Se precisar de engenheiros, ir para treinamento no exterior: Cliente pode pagar transporte e acomodação, o salário do engenheiro é de 100USD/Dia.
Devido ao Covid-19, fornecemos:
1. Antes da entrega: Manual de operação da máquina, manual do utilizador do software de programação e vídeos em inglês.
2Antes da entrega: treinamento em vídeo face a face online entre o seu operador e o nosso engenheiro.
3. Após a entrega: Guild vídeo você como instalar e ajustar a máquina. Também podemos controlar on-line sua máquina para mostrar-lhe como trabalhar.
Fornecer-se-á um manual de utilização da máquina
Será fornecido vídeo de operação da máquina
5Detalhes da embalagem
1Dentro há filme plástico.
2. Abaixo do equipamento está a bandeja de ferro fixado, ou escolher caixa de madeira embalagem
3Também pode ser baseado nas necessidades do cliente para embalagem QingDao Porto
6Alguma pergunta?
1Porque é que se chama centro de usinagem de 4 eixos?Quais são as funções?
2Quais são as vantagens de 4 eixos sobre 3 eixos?
3Há instruções de treino?
4Quanto tempo é oGarantia?
5Os 4 eixos podem ser personalizados de acordo com as minhas necessidades?
6De que marca são os acessórios?
Se também tiver estas perguntas, pode contactar-me para mais pormenores.
