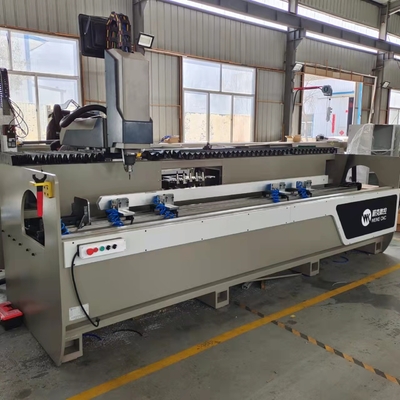

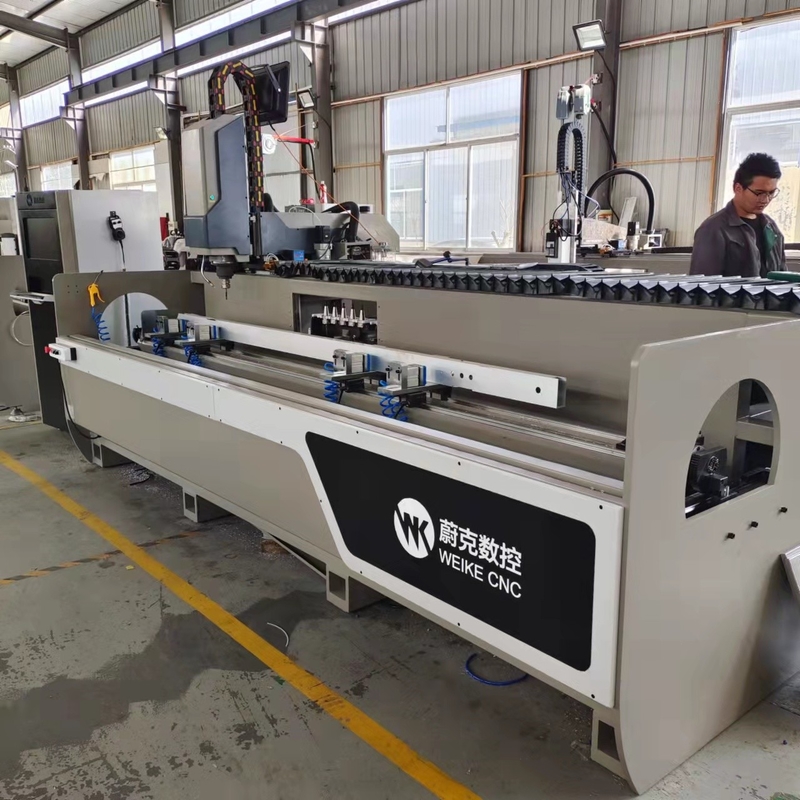

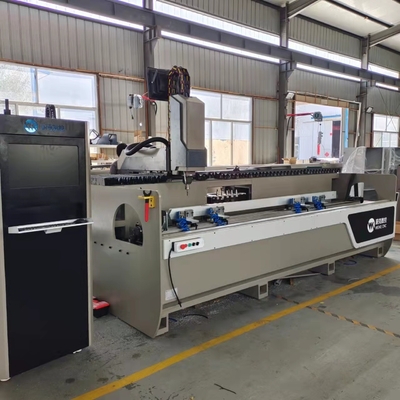

Máquina automática de perfuração CNC de alumínio para indústria

Máquina automática de perfuração CNC de alumínio para indústria
Máquina automática de perfuração CNC de alumínio para indústria Máquina automática de perfuração CNC de alumínio para indústria Máquina automática de perfuração CNC de alumínio para indústria

Imagem Grande :  Máquina automática de perfuração CNC de alumínio para indústria

Detalhes do produto:
Lugar de origem: China
Marca: WEIKE CNC
Certificação: CE ISO
Número do modelo: WSZH-CNC-3200
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: 29500USD
Detalhes da embalagem: Caixa de madeira compensada
Tempo de entrega: 10 dias úteis
Termos de pagamento: Western Union, T/T, L/C
Habilidade da fonte: 20 grupos/mês

Máquina automática de perfuração CNC de alumínio para indústria

descrição
Fornecimento de energia: 380V/50HZ (Personalizado) Potência: 12 kW
Pressão do ar: 0.6~0.8Mpa Velocidade de rotação: 24000/min
Jornada do Eixo X: 3000 mm Jornada do Eixo Y: 400 mm
Jornada do Eixo Z: 300 mm Velocidade do eixo X: 60 m/min
Velocidade do Eixo Y/Z: 40m/min Dimensão global: 4000*2000*2600mm
Revista de ferramentas: 6/8 Trocador Automático de Ferramentas

                  3200 mm/3000 mm ATC Profil de alumínio CNC Centro de usinagem

Trabalhocentroparaperfis de alumíniocom 3 gerenciamento controlado e totalmente automático deMecânicatais como a perfuração,moagem,Aperfeiçoamento de máquinas de moldagem de madeira

Máquina automática de perfuração CNC de alumínio para indústria 0
1. Características principais para máquinas de fresagem de perfuração de alumínio
● É adequado para o processamento de furos redondos, furos de fenda, furos de chave, furos de forma especial de perfis industriais de liga de alumínio, portas e janelas, perfis de liga de alumínio de parede de cortina,e moagem de perfis de alumínio, chamfering, gravura em plano e outros processos.
● O eixo principal adota um eixo principal elétrico italiano refrigerado a ar com uma potência de 9 kW e uma velocidade de rotação de 24000 revoluções/min. Tem alta precisão, boa segurança e alta fiabilidade.
● Equipado com software de programação CAD-CAM profissional para sistema de controle numérico industrial, pode ser conectado a software de parede cortina de portas e janelas doméstico e estrangeiro e ERP,Importação de gráficos CAD, funções poderosas, operação simples e alta eficiência.
● A mesa de trabalho é girada 180°, -90°~0°~+90°, o perfil pode ser processado em três lados ao mesmo tempo.Processamento de buracos profundos pode ser realizado girando a mesa de trabalho para melhorar a eficiência e boa qualidade. .
● O carregador de ferramentas padrão de 6 bits/8 bits pode realizar a usinagem contínua e ininterrupta.
● O sistema de abastecimento automático de óleo de mercúrio é adotado e o cortador adota um dispositivo de arrefecimento por pulverização controlado pelo sistema.
● As principais partes da máquina-ferramenta têm uma estrutura de aço, todas elas submetidas a tratamento de envelhecimento por vibração e de alívio de tensão.

Características e equipamento:

  • Comprimentos de trabalho do eixo X 118 polegadas (3 m) Opcional
  • Eixo Y Viagem 11,81 polegadas (300 mm)
  • Velocidade do fuso 24 000 RPM
  • Motor de fuso 9 kW
  • Detentor de ferramentas ER32
  • Equipados com pinças de ar
  • Sistema automático de lubrificação do Waylube
  • Sistema de lubrificação de névoa
  • Mitsubishi Servo Drives/Motores
  • Os eixos X, Y e Z são controlados por servo- Não.

Equipamento opcional



  • Instalação de movimento automático

  • comprimento opcional no eixo X pode trabalhar com 2500mm 3200mm 5500mm 6000mm etc

  • Leitor de códigos de barras
Máquina automática de perfuração CNC de alumínio para indústria 1

Máquina automática de perfuração CNC de alumínio para indústria 2

Máquina automática de perfuração CNC de alumínio para indústria 3
2Especificação e Parâmetro

Potência

Fornecimento

Potência

Ar

Pressão

Velocidade de rotação Viagem no eixo X Viagem no eixo Y Viagem no eixo Z Velocidade do eixo X Velocidade do eixo Y/Z Peso
380V/220V/415V/440V 12 kW 00,6 a 0,8 MPa 24000r/m

3200 mm (opcional)

400 mm 300 mm 60M/min 40 M/min 2370 kg
Parâmetro
Modelo: WSZ-CNC
Tracção no eixo X 2500-7000 mm
Corrida no eixo Y: 400 mm
Tração no eixo Z: 300 mm
Espinha
Velocidade do fuso: 24000 rpm
Fusão cônica do fuso: ISO-30
Ferramentas ER-32
Formato de troca de ferramentas: Tipo linear
Capacidade da ferramenta: 6 conjuntos
Velocidade de movimento
Velocidade de movimento no eixo X: 60 m/min
Velocidade de movimento no eixo Y: 20 m/min
Velocidade de movimento no eixo Z: 13.5 m/min
Velocidade de alimentação: 15000 mm/min
Potência do motor
Motor acionado por eixo: 9.6 kw
Motor a propulsão X/Y/Z: 1.0/1.0/0.75 kw
Sistema de lubrificação
Sistema de arrefecimento: Sistema de refrigeração por pulverização
Sistema de lubrificação: Gordura
3.Orifícios de amostragem após o trabalho:
Máquina automática de perfuração CNC de alumínio para indústria 4Máquina automática de perfuração CNC de alumínio para indústria 5Máquina automática de perfuração CNC de alumínio para indústria 6Máquina automática de perfuração CNC de alumínio para indústria 7

Q1: Como trabalhar com o centro de usinagem de alumínio?

Q2: Como definir a posição de partida XYZ?

Q3: Como ajustar o centro de usinagem de alumínio depois de ter a máquina?

Q4: Como funciona o centro de usinagem de alumínio?



Respostas: Pls me contate para detalhes, enviará vídeos detalhados para o centro de usinagem de CNC de alumínio.
