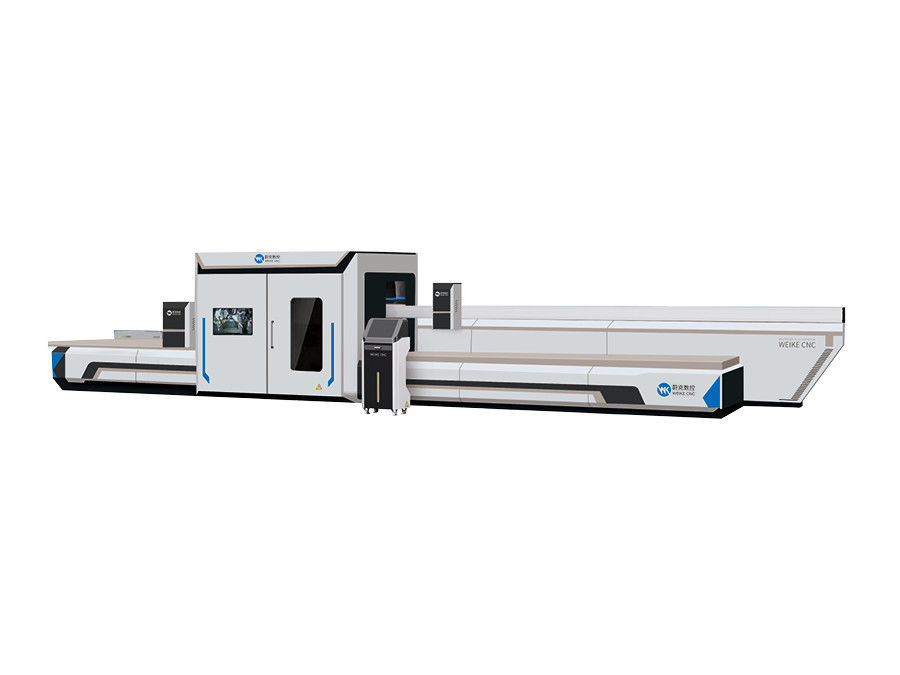

Máquina de porta de janela de alumínio

1.Características:

1Esta linha de produção visa principalmente o corte, perfuração e moagem de perfis de alumínio de portas e janelas de pontes quebradas e alguns perfis de alumínio industrial.A linha de produção realiza primeiro a perfuração e fresagem de furos e ranhuras nas quatro superfícies do perfil, bem como o processamento de gravação, e depois corta o perfil em ângulos de ± 45 ° e 90 °.

2Esta linha de produção realiza o processamento de furos de injecção, furos de alfinetes, furos de drenagem (furos de drenagem escondidos), guardas de canto, furos de manuseio, caixas de bloqueio, furos de carroceria de fechadura de portas, furos de instalação,e corte de perfis para os perfis das portas e janelas do sistema num processo de carregamento.

3. 22 eixo processamento de ligação multicanal multicanal rápido: a unidade de corte independente de perfuração e fresagem a laser realiza o desenho da linha de perfuração e fresagem por laser traseira,e o separador de moagem de fuso independente unidade de perfuração e moagem realiza o desenho da linha laser frontal e seis estações de perfuração rápida e moagemA unidade de fuso eléctrico é totalmente servo controlada para obter processamento de perfis de quatro lados,e é combinado com uma perfuração e fresagem de fuso inclinado personalizado para concluir rapidamente a perfuração e fresagem de vários furos e sulcos.

4A unidade de corte com motor de fuso de alta precisão pode cortar perfis de alumínio para portas e janelas em qualquer combinação de ângulos que vão de 40° a 140°, com elevada eficiência.O material da cauda é tratado com um alinhamento da cabeça de 90 grausAs posições de corte dianteira e traseira são controláveis e o resfriamento por micro lubrificação é utilizado.

5Suporte ao processamento por lotes ou ao processamento misto de vários perfis de portas e janelas (quadros, faixas, molas e faixas de tela).

6A linha de produção suporta a integração de dados com o software de design de portas e janelas para alcançar uma produção inteligente conectada.

7. Equipado com uma impressora de códigos de barras, a identificação do material é automaticamente colada na superfície do perfil em tempo real,Obter a identificação das informações de processo e facilitar a gestão de materiais e a ligação ao software de gestão ERP empresarial.

8Equipado com um dispositivo de saída de resíduos, elimina o acúmulo de resíduos que causam poluição no local e melhora o ambiente de produção.

2.Parâmetro:

Especificação de potência: 380V/50HZ de quatro fios de três fases

Potência total: 47 kW

Ar comprimido: 0,6-1,3 MPa

Ângulo de corte: 40 ° -140 °

Distância de comprimento de processamento: 200 mm a 90 ° (240 mm a 45 °) -6800 mm

Largura de corte e moagem: 150 mm

Altura de corte e moagem: 150 mm

Espinil de serração: 4KW (2860 r/min)

Espinel de perfuração e fresagem: 5 × 3,7KW+1 × 4,5KW

Precisão de comprimento: 0,2 mm

Velocidade de alimentação: 0-200 mm/min

Taxa de alimentação da lâmina de serra: 0-15 m/min

Comprimento de formação de lã de perfil: 1000 mm-6800 mm

Velocidade de moagem: 0-1500 mm/min

Freagem a laser X Distância de processamento: 0-350 mm

Freagem por fuso X Intervalo de usinagem: 0-350 mm

Velocidade de corte a laser: 8000 mm/min

Especificação da lâmina de serra: Φ 550mmx4.4x3.6x30x140T

Consumo de gás: 130 L/min

Dimensões: 16500 ( comprimento) x3000 (largura) x2600 (altura) mm

Peso total da máquina: 8000 kg

Máquina de secagem de madeira

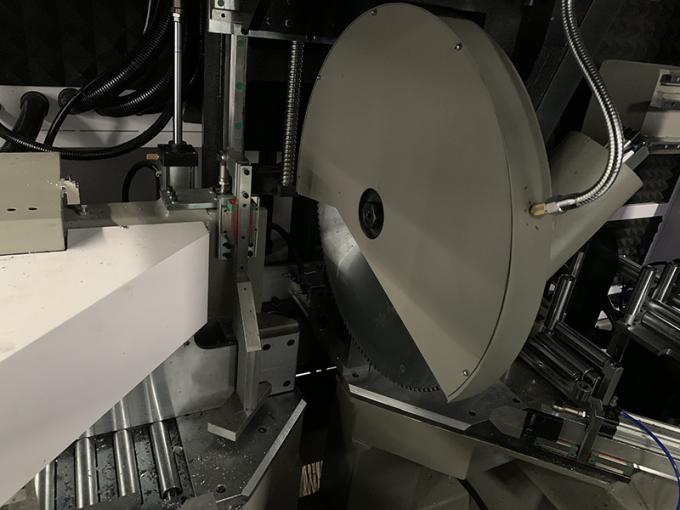

O fuso de alta precisão e a lâmina de serra garantem a qualidade do corte e podem atingir qualquer ângulo de corte de 40° -140°.

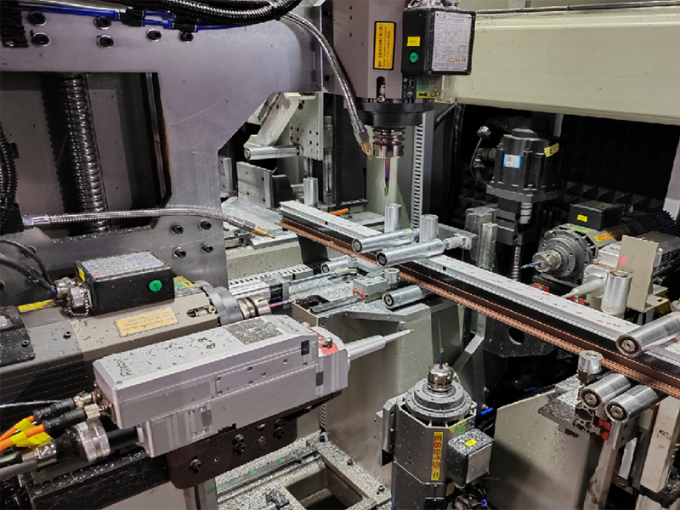

Unidade de fuso de perfuração e fresagem de 4 estações

Podem ser processadas em uma única operação várias aberturas nos perfis de portas e janelas, incluindo furos de adesivos, furos de unhas, furos de drenagem, furos de manuseio, caixas de fechamento, furos do corpo da fechadura da porta,e buracos de instalação.

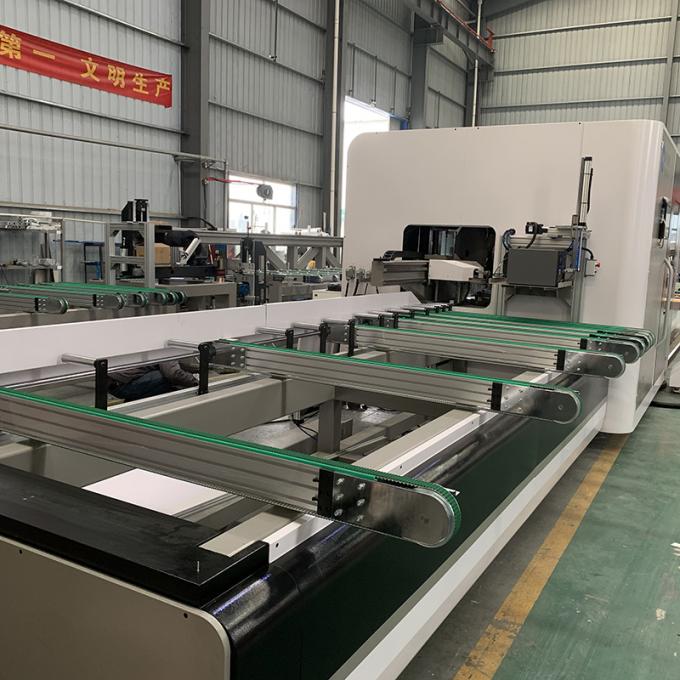

Sistema de alimentação CNC

Os sistemas de alimentação e descarga são totalmente controlados por servo, rápidos e precisos.

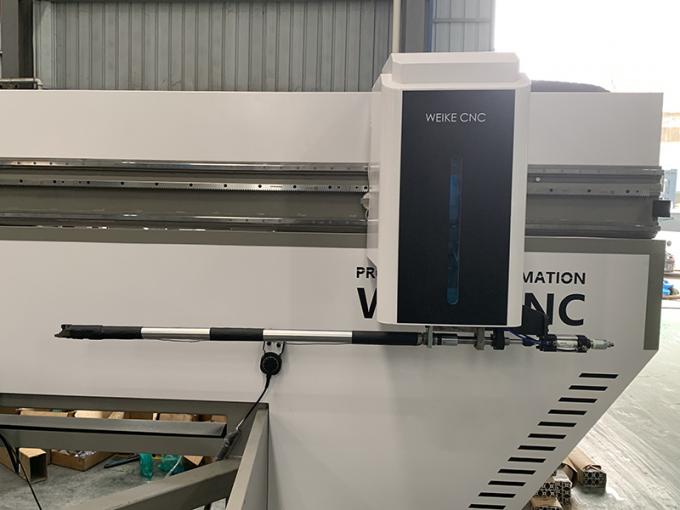

Sistema de fixação inteligente

O braço robótico pode agarrar firmemente perfis de qualquer ângulo de 0 a 360 graus, atendendo aos requisitos de fixação e alimentação de vários perfis.

4. Fornecer Serviço:

1- Fornecer formação gratuita quando chegar ao estudo de fábrica

2Se necessário, o engenheiro vai para treinamento no exterior: o cliente pode pagar o transporte e acomodação, o salário do engenheiro é de 100USD/Dia

3. Antes da entrega: Manual de operação da máquina, manual do usuário do software do programa, bem como vídeos em chinês e inglês

4. Antes da entrega: treinamento em vídeo face a face online entre o seu operador e o nosso engenheiro (pode falar inglês)

5. Após a entrega: Guild vídeo você como instalar e ajustar a máquina. Também podemos controlar on-line sua máquina para mostrar-lhe como trabalhar.
