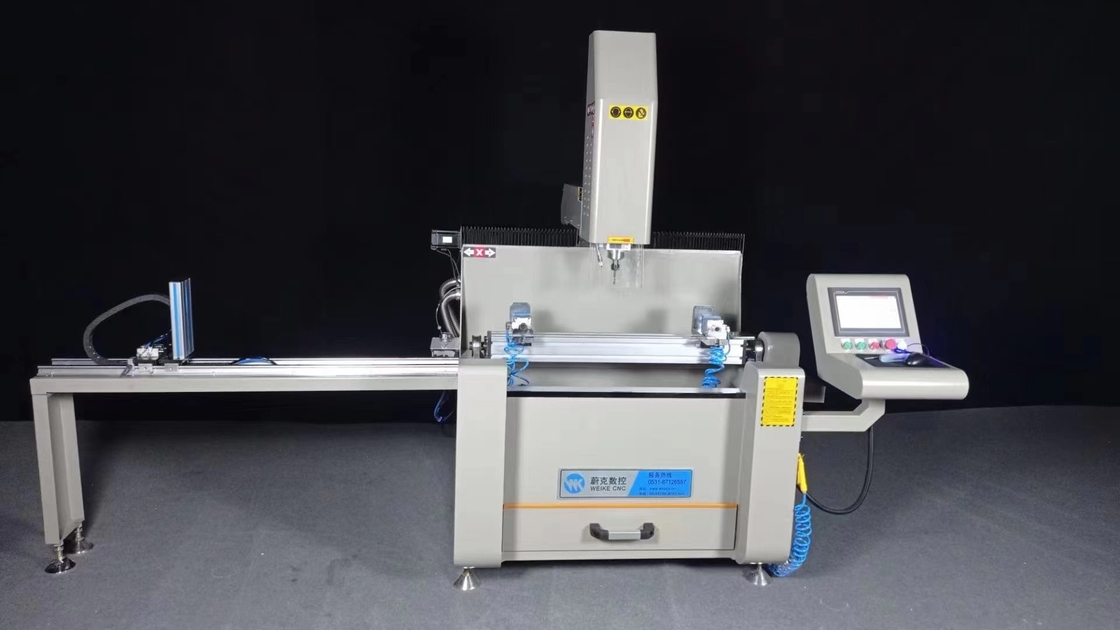

Máquina de perfuração CNC de perfis de liga de 800 mm com controlo de 3 eixos

Profil de alumínio 3 + 1 eixos Máquina de fresagem CNC



O centro de usinagem da série WSZ, com três eixos geridos e rotação pneumática da secretária, foi concebido para realizar operações de perfuração e fresagem em perfis de alumínio ou metal.Equipado como popular com lubrificação mínimaO WSZ é uma solução que combina dimensões operacionais compactas e desempenho de usinagem excessivo.São disponíveis numerosas alternativas de configuração (mudança de dispositivo computadorizada), tapping inflexível, rotação ajustável da mesa de pintura para ângulos intermediários, lubrificação-resfriamento), tornando o aparelho de fresagem de alumínio uma resposta que pode ser dimensionado para muitas necessidades distintas.

1Esta máquina de perfuração CNC

● É adequado para o processamento de buracos redondos, buracos oblongos, buracos de fechadura, buracos de forma especial de perfis industriais de liga de alumínio, portas e janelas,moagem de perfis de liga de alumínio de parede de cortina e de perfis de alumínio, chamfering, gravação plana e outros processos.

● O eixo principal utiliza um eixo principal elétrico arrefecido a ar com uma potência de 3,5 kW e uma velocidade de rotação de 6000 a 18000 rpm.

● O sistema de controlo é equipado com uma biblioteca de gráficos profissional e uma biblioteca de perfis, fácil de utilizar e eficiente.

● A mesa de trabalho é girada 180°, -90°~0°~+90°, o perfil pode ser processado em três lados ao mesmo tempo. processamento profundo através de buracos (buracos em forma), o processamento de buracos profundos pode ser realizado girando a mesa de trabalho para melhorar a eficiência e a boa qualidade. .

● O sistema automático de abastecimento de óleo de mercúrio é adotado, e o cortador adota um sistema de resfriamento por pulverização controlado dispositivo.

● As partes principais da máquina-ferramenta são feitas de estrutura de aço, todas elas submetidas a envelhecimento por vibração e Tratamento de alívio de tensão para garantir uma operação estável

2.Amostragem de buracos após o trabalho:

Furtos redondos, furos, fechaduras, furos de água, furos quadrados, de forma especial
Orifícios para janelas e portas, parede de cortina
Perfis de liga Moagem de todos os tipos de furos em perfis de alumínio

3. Parâmetro

● Eixo X Viagem: 800 mm
●Eixo Y Viagem: 300 mm
● Viagem no eixo Z: 280 mm
● Eixo X Velocidade: 60M/min
● Eixo Y/Z Velocidade: 40M/min



4Detalhes da máquina

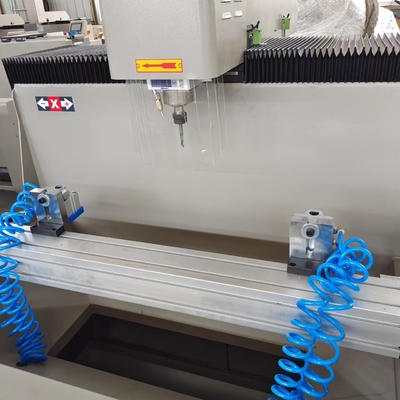

4.1 Fuso principal: fuso eléctrico de 3,5 kWeInstalação (braços)

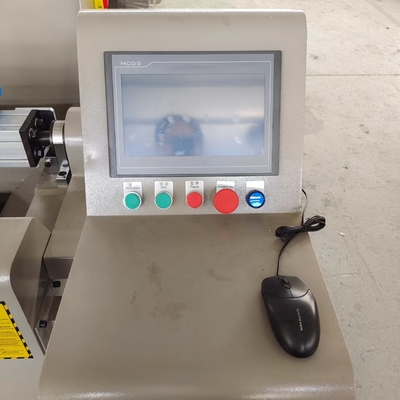

4.2 Painel de controlo

4. Fornecer Serviço:

1- Fornecer uma educação livre ao mesmo tempo em que vem para o estudo de instalações de fabricação

2Se quiserem que os engenheiros visitem a educação no exterior: O cliente tem dinheiro suficiente para transporte e acomodação, os ganhos dos engenheiros são de 100USD / dia Por causa do Covid-19, também podemos fornecer:

1. Antes da entrega: Guia de funcionamento da máquina, guia do consumidor do programa de software de aplicação, além de vídeos em chinês e inglês

2. Antes da entrega: Educação em vídeo face a face on-line entre o seu operador e o nosso engenheiro (pode comunicar em inglês)

3. Após a entrega: irá vídeo guild você uma maneira de implantação e modificação do dispositivo. Também vamos on-line manipular o seu dispositivo para revelar-lhe uma maneira de trabalhar.
