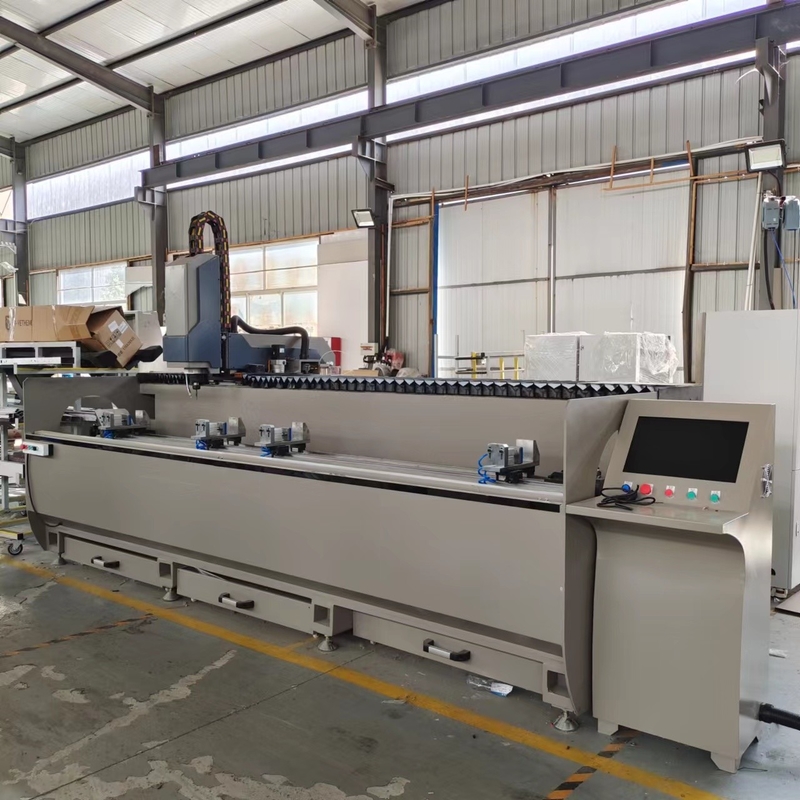

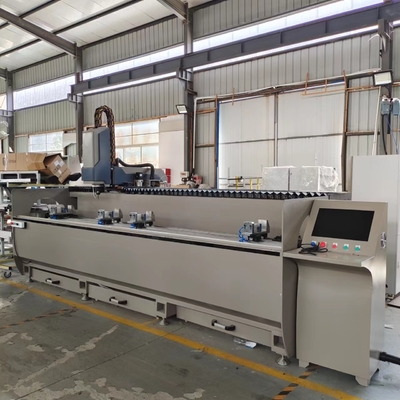

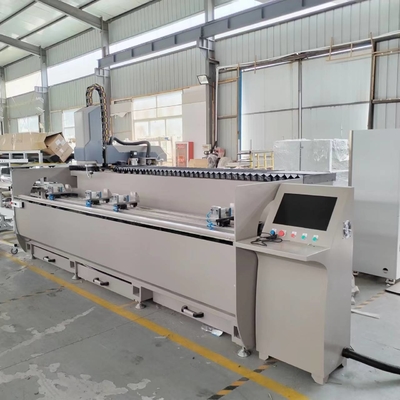

3+1 Eixo Máquina de perforação CNC 3,2m Alumínio Perforação automática CNC

Profil de alumínio 3 eixos máquina de fresagem CNC de perfuração

Comprimento de alumínio adequado: dentro de 3200 mm

Função: Perfuração de furos de fresagem no material de alumínio

Série WSZ-CNCé um centro de processamento totalmente automatizado com 3 eixos de interpolação para o mecanizado

de perfis de alumínio com secção transversal de 130 × 150 mm (se a mesa de trabalho não precisar girar, a secção será grande)

Uma eletroespiral de 6 kW, resfriada a água, permite a produção de elementos usinados e moídos sob medida

Destaques

• Mecânica pendular de várias peças (dois espaços de trabalho, quatro peças)

• Área de operação X eixos até 6000 milímetros (Optiom: optará por 5500mm 3000mm 3200mm etc)

1Características principais

● É adequado para o processamento de furos esféricos, furos de fenda, furos de chave, furos de forma especial de perfis industriais de liga de alumínio, portas e janelas,Profissionais de liga de alumínio de parede de cortina, e fresagem de perfis de alumínio, chamfering, gravação de aeronaves e outros processos.

● O eixo principal utiliza um eixo principal elétrico refrigerado a ar com uma potência de 6 kW e uma velocidade de rotação de 6000 a 18000 rpm.

● O sistema de controlo está equipado com uma biblioteca de gráficos profissional e uma biblioteca de perfis, que é fácil de usar e eficiente.

● A mesa de trabalho é girada 180°, -90°~0°~+90°, o perfil pode ser processado em três lados ao mesmo tempo. processamento profundo através de buracos (buracos em forma), o processamento de buracos profundos pode ser realizado girando a mesa de trabalho para melhorar a eficiência e a boa qualidade. .

● O sistema automático de abastecimento de óleo de mercúrio é adotado, e o cortador adota um sistema de resfriamento por pulverização controlado dispositivo.

● As partes principais da máquina-ferramenta são feitas de estrutura de aço, todas elas submetidas a envelhecimento por vibração e Tratamento de alívio de tensão para garantir uma operação estável

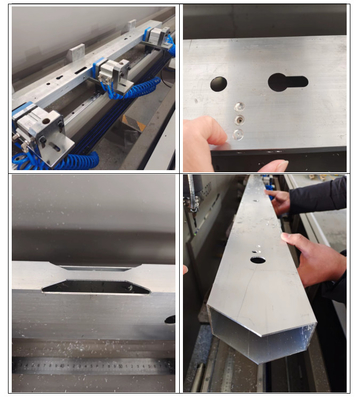

2.Amostragem de buracos após o trabalho:

Furtos redondos, furos de fechadura, furos de chave, furos de água, furos quadrados, de forma especial

perfis de liga de parede de cortina, para janelas e portas

Moagem de furos de todos os tipos em perfis de alumínio

3. Parâmetro

● Eixo X Viagem: 3200 mm● Tamanho total: 4000*2000*2600 mm

● Eixo Y Viagem: 400 mm● Eixo Y/Z Velocidade: 40M/min

● Eixo X Velocidade: 60M/min● Eixo Y Viagem: 400 mm

● Viagem no eixo Z: 300 mm

4Detalhes da máquina

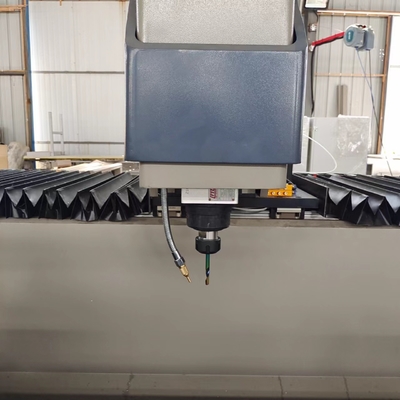

4.1 Fuso principal: fuso elétrico de 6 kW

4.2Fixturas (braçadeiras)

4.3 Painel de controlo

4. Fornecer Serviço:

1- Fornecer formação gratuita quando chegar ao estudo de fábrica

2Se necessário, o engenheiro vai para treinamento no exterior: o cliente pode pagar o transporte e acomodação, o salário do engenheiro é de 100USD/Dia

Devido ao Covid-19, também podemos fornecer:

1. Antes da entrega: Manual de operação da máquina, manual do usuário do software do programa, bem como vídeos em chinês e inglês

2. Antes da entrega: treinamento em vídeo face a face online entre o seu operador e o nosso engenheiro (pode falar inglês)

3. Após a entrega: Guild vídeo você como instalar e ajustar a máquina. Também podemos controlar on-line sua máquina para mostrar-lhe como trabalhar.
